Kit fotocelula TS-80 + Fuente de alimentacion para lampara LTS80

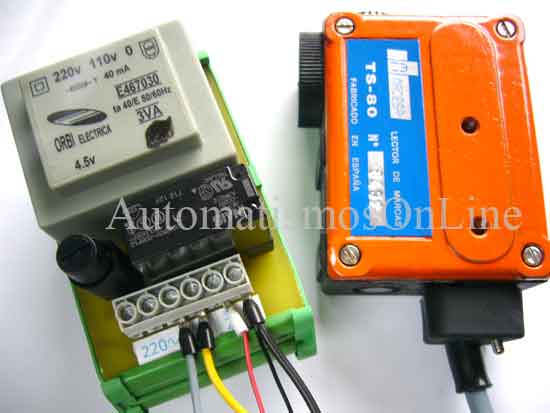

Kit fotocelula TS-80 y fuente FLTS-80


La fotocelula TS-80 ya es compatible con la mayoria de equipos del mercado preparados para fotocelulas de 3 cables gracias a la fuente de alimentación que hemos diseñado para la alimentacion de la lampara incandescente. marca MACESA MODELO del KIT TSFLTS-80
<<<ver descripcion de la fotocelula TS-80 >>>


CONEXIONADO DE LA FUENTE DE ALIMENTACION
marca MACESA FLTS-80 Hemos diseñado esta fuente de 5 Vac. para la alimentacion de la lampara incandescente de la fotocelula TS-80 para que este cabezal lector de marcas impresas (que por su calidad sigue despues de muchos años entre los mejores del mercado) sea compatible con todos los equipos del mercado (Automatas Programables, Servo Motores, Controles numericos, posicionadores etc...).

Descripcion y conexion de la fuente
Bornes 1 y 2	_Alimentacion a red de 220 Vac (protegida por fusible)
3 y 4	_Alimentacion de 5 Vac para la lampara del cabezal colores amarillo y gris.
5 y 6 Entrada de 24 Vcc cuando se conecte la fotocelula.	_Estos bornes no son de salida de 24 V En ellos conectaremos la alimentacion del cabezal (salida del equipo para la celula de +-24 Vcc) en paralelo con los cables de color rojo para el positivo y negro para el negativo, el blanco es la señal se salida del cabezal. _La funcion es que al parar el interruptor del cuadro de mandos destinado a la fotocelula tambien quitemos la alimentacion de estos bornes, esto hace que deje de actuar el rele y corta la alimentacion de la bombilla.

VISTAS DE LA FUENTE
