FOTOCÉLULA INFRARROJOS CON CATADRIÓPTICOS BARRERA DE 5 mts.

Las Fotocélulas K-840 trabajan por reflexión, hasta una distancia máxima de 5 metros. Se utiliza como reflectante un espejo catadióptrico de 80 m/m de diámetro y con Ref. MR-6 ( otras Medidas sobre demanda ). Con cada Fotocélula se suministra un reflector. Incorporado en la misma foto-célula, se encuentra el Amplificador, el Relé de Salida y la Óptica.

La K840/R no es bitension, se suministra a la tension solicitada. Las tensiones normalizadas son: 220-110-24 y 12 V. c.a. y c.c. No posee ningún mando exterior de ajuste, por lo que su utilización es muy sencilla. Un piloto rojo se ilumina al estar enfocada al reflector, apagándose al detectar un objeto. La sujección se realiza con la ayuda de la escuadra Ref. 74800, orientable en dos sentidos y que puede situarse a ambas caras de la fotocélula.

Este KIT se suministra con:

Espejo reflectante un espejo catadióptrico de 80 m/m
Escuadra de sujecion
La largada del cable es de 2 Mtrs. se pueden suministrar con otras largadas si nos lo comunican previo a su pedido con enchufe para la red de 220 Vac caseras.
Dispone tambien de un Zumbador

Modelos básicos :

K-840/R: Alimentación a 220 Vac (sobre demanda se pueden fabricar otras tensiones de alimentacion 110-24 y 12 V. c.a. o c.c.) 50-60 Hz .Salida relé.

Características principales :

Relé de salida: Inversor de 2 Amp. a 250 V.
Frecuencia conmutación con relé: 30 Hz.
Frecuencia conmutación transistor: 100 Hz.
Tensión de salida (transistor): 98 % de la entrada.
Forma de onda rectangular. Corriente máxima 100 mA.
Medidas: 9x6x2 cm.
Proteccion: Ip 55
Velocidad de deteccion: 15 Hz
Temperatura de trabajo: -10 a +60 ºC

Aplicaciones:

Avisador barrera para puertas de entrada, detector de bultos en cintas transportadoras, seguridad para puertas de parking, paro de maquinas al detectar intrusión, paletizacion final de carrera, limite de altura etc.

Variantes:

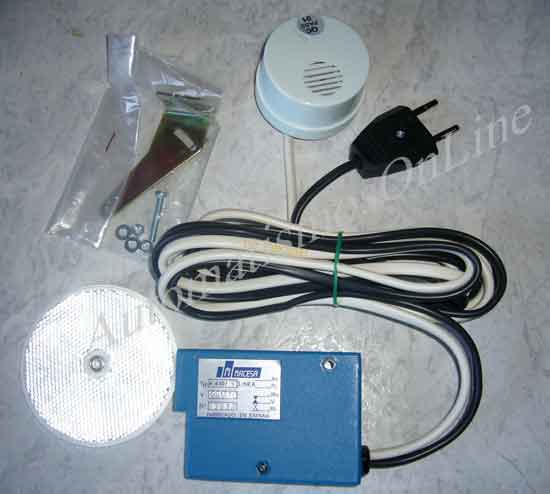

K-840/RZ es un kit de la K-840/R pero con clavija para enchufar directa a la red y con un zumbador que emite un sonido al detectar algun obstaculo entre la propia celula y el espejo catadioptrico.

K-840/RT-24 Siendo en sus medidas igual a su hermana K-840/R la diferencia es la Tension de entrada que es a 24 Vac y la activacion retardada o retardo a la conexion, este regulable por un potenciometro ubicado en la parte superior.
La salida es a relé.
Esta se suministra sin zumbador.
