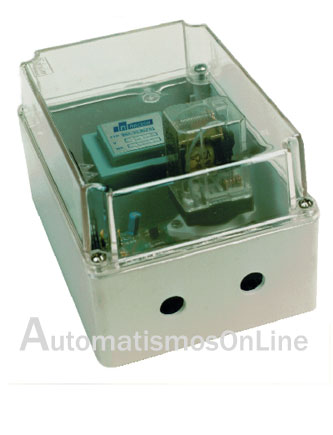

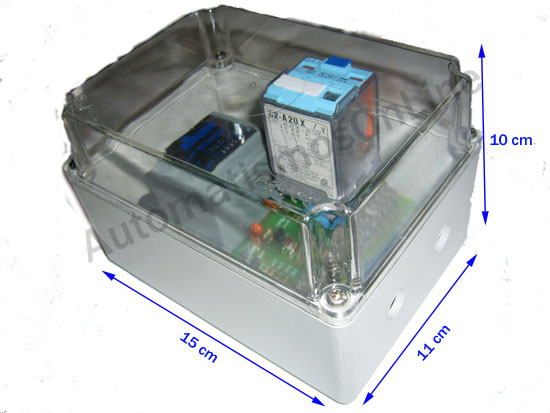

Datos Tecnicos de equipo ALIMENTADOR MA2L-80/R

ALIMENTADOR CON SALIDA RELÉ para lector cromático TS-80. La función de este Alimentador es suministrar 24 V. c.c para el Amplifi-cador, 5 V. c.a. para la lámpara y recibir la señal que genera el Cabezal TS-80 cuando detecta una Marca o señal impresa.

Para sincronizar los Ciclos de la Máquina en que se utilice el Cabezal TS-80 , este Alimentador dispone de entradas para conectar dos Levas. ( La Leva se compone de un Microrruptor o Final de Carrera, situado sobre una escéntrica y por cada Ciclo de Máquina, conecta y des-conecta intervalos predeterminados).

La primera Leva, llamada de "cegado", conecta en el punto en que se desea detectar la Marca impresa y desconecta inmediatamente después.
La segunda Leva, llamada de " Trabajo " conecta en el mismo punto que la de "Cegado" y desconecta antes de que se inicie un nuevo Ciclo.

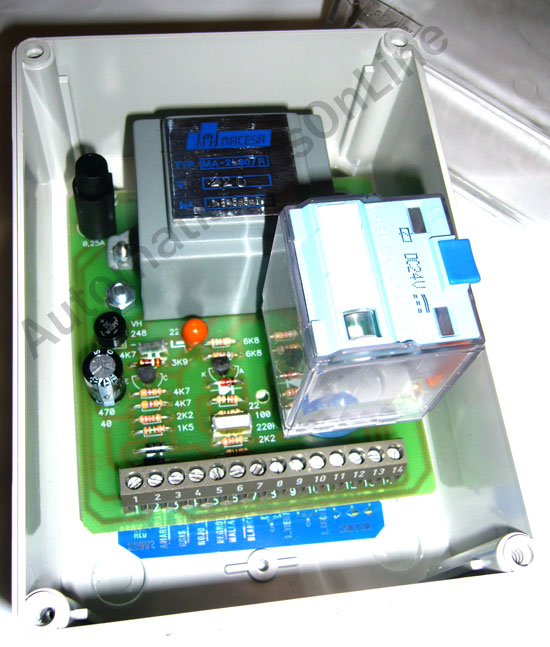

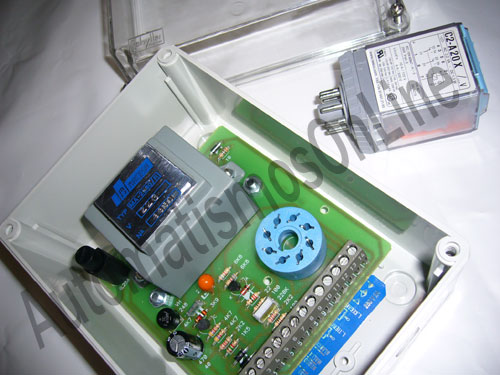

La salida del Alimentador es por un Relé inversor, con una intensidad de contacto de 5 Amp. a 250 V.

La alimentación es a 220 V. c.a. y sobre demanda se puede fabricar a 110 V. c.a.
